एलसीडी मॉड्यूल समस्या निवारण: सामान्य प्रदर्शन समस्याओं का निदान और समाधान कैसे करें

इन विफलताओं के अपने पैटर्न होते हैं और अधिकांश का निदान 30 मिनट या उससे कम समय में किया जा सकता है। यह मार्गदर्शिका इस आधार पर संरचित है कि समस्या निवारण वास्तव में कैसे काम करता है: जो आप स्क्रीन पर देख सकते हैं उससे शुरू करके, फिर कारण की ओर पीछे की ओर काम करना। चाहे आप बनाए रखेंवाणिज्यिक एलसीडी डिस्प्ले स्क्रीनखुदरा क्षेत्र में, सार्वजनिक कियोस्क में पैनल चलाएं, या विकास के दौरान एम्बेडेड हार्डवेयर को डीबग करें, निदान प्रक्रिया समान है।

त्वरित लक्षण संदर्भ

इस तालिका को अपने पहले फ़िल्टर के रूप में उपयोग करें। एकाधिक कारण एक ही लक्षण उत्पन्न कर सकते हैं, इसलिए इसे प्रारंभिक दिशा के रूप में लें, अंतिम उत्तर के रूप में नहीं।

वास्तव में एलसीडी मॉड्यूल की विफलता का कारण क्या है?

बैकलाइट का ख़राब होना

एलसीडी मॉड्यूल में बैकलाइट सबसे आम एकल घटक विफलता है। एलईडी सरणियाँ अपने परिचालन जीवन के दौरान धीरे-धीरे मंद हो जाती हैं - निर्माता इसके विरुद्ध उत्पादों को योग्य बनाते हैंJEDEC सेमीकंडक्टर विश्वसनीयता परीक्षण मानक, और रेटेड जीवनकाल उपभोक्ता ग्रेड और औद्योगिक ग्रेड पैनल के बीच काफी भिन्न होता है। अपनी परिचालन स्थितियों के तहत इसकी रेटेड सेवा जीवन के लिए हमेशा अपने विशिष्ट मॉड्यूल की डेटाशीट देखें, सामान्य उद्योग का आंकड़ा नहीं।

खराब बैकलाइट वाला डिस्प्ले अभी भी विद्युत जांच से गुजरता है। पैनल काम कर रहा है - यह सामान्य परिवेश प्रकाश में पढ़ने योग्य छवि नहीं बना सकता है। यदि स्क्रीन किसी मंद कमरे में स्वीकार्य लगती है, लेकिन कार्यालय की उज्ज्वल रोशनी में या बाहर लगभग अदृश्य हो जाती है, तो परीक्षण करने वाली पहली चीज़ बैकलाइट है।

⚠️ सामान्य गलती:चमक को अधिकतम तक बढ़ाकर मंद बैकलाइट की भरपाई करना। यह एलईडी घिसाव को तेज करता है और पहले से ही खराब हो रहे घटक के शेष उपयोगी जीवन को छोटा कर देता है। शुरू से ही उचित ब्राइटनेस हेडरूम के साथ हार्डवेयर का चयन करने से समस्या पूरी तरह से बच जाती है - देखें कि क्या अंतर हैवाणिज्यिक-ग्रेड एलसीडी मॉड्यूलउपभोक्ता श्रेणी के विकल्पों से।

कनेक्टर और केबल समस्याएँ

रिबन केबल, ज़ेबरा कनेक्टर और सोल्डर जोड़ कंपन, थर्मल साइक्लिंग और बार-बार फ्लेक्स के कारण खराब हो जाते हैं। विफलता मोड लगभग हमेशा रुक-रुक कर होता है: कुछ झुकावों पर टिमटिमाना, कंपन के तहत गिरा हुआ डिस्प्ले खंड, या एक स्क्रीन जो स्टार्टअप पर काम करती है लेकिन ऑपरेटिंग तापमान पर विफल हो जाती है। भागों को ऑर्डर करने से पहले प्रत्येक कनेक्टर को रीसेट करने से शून्य लागत पर फ़ील्ड शिकायतों का एक महत्वपूर्ण हिस्सा हल हो जाता है।

पर्यावरणीय तनाव

ठंड लिक्विड क्रिस्टल प्रतिक्रिया को धीमा कर देती है; गर्मी ध्रुवीकरणकर्ता की उम्र बढ़ने और चिपकने वाले प्रदूषण को तेज करती है; नमी इलेक्ट्रोड को अंदर से खराब कर देती है, जिससे डिस्प्ले सेगमेंट गायब हो जाते हैं जो कई हफ्तों में धीरे-धीरे खराब हो जाते हैं। हमेशा सबसे ख़राब स्थिति के लिए निर्दिष्ट करें, औसत स्थिति के लिए नहीं। मांग वाले वातावरण में अनुप्रयोगों के लिए,मेल खाती पर्यावरण रेटिंग के साथ एकीकृत एलसीडी डिस्प्ले समाधानतैनाती से पहले मूल्यांकन के लायक हैं, फ़ील्ड विफलता के बाद नहीं।

⚠️ सामान्य गलती:प्रयोगशाला स्थितियों में डिस्प्ले का परीक्षण करना और यह मान लेना कि यह बाहर, ठंडे गोदाम में, या नमी के स्रोत - के पास समान प्रदर्शन करेगा, बिना यह सत्यापित किए कि मॉड्यूल की रेटेड आईपी श्रेणी और तापमान सीमा वास्तव में तैनाती के वातावरण से मेल खाती है।

बिजली आपूर्ति के मुद्दे और ड्राइवर की खराबी

वोल्टेज स्पाइक्स से ड्राइवर आईसी को तत्काल क्षति पहुँचती है। सप्लाई रिपल - डीसी रेल पर एसी शोर - अधिक सूक्ष्म, संचयी क्षति का कारण बनता है: यादृच्छिक रीसेट, छवि शोर, और छोटा एलईडी जीवन। अधिकतम स्वीकार्य तरंग वोल्टेज के लिए अपने मॉड्यूल की डेटाशीट से परामर्श लें; ऐसी कोई सार्वभौमिक सीमा नहीं है जो सभी पैनल प्रकारों पर लागू हो।

फ़र्मवेयर बग और प्रोटोकॉल बेमेल एक अलग श्रेणी है जो हार्डवेयर विफलता की स्पष्ट रूप से नकल करती है। बोर्ड स्वैप या सॉफ़्टवेयर अपडेट के बाद एक सफेद स्क्रीन या स्क्रैम्बल आउटपुट अक्सर एक कॉन्फ़िगरेशन त्रुटि होती है, टूटा हुआ पैनल नहीं। यह भेद कब मायने रखता हैएलसीडी और एलईडी बार स्क्रीन प्रारूपों की तुलना करना- विभिन्न तकनीकों में अलग-अलग प्रोटोकॉल व्यवहार और दोष हस्ताक्षर होते हैं।

छह-चरणीय निदान प्रक्रिया

इनके माध्यम से क्रम से काम करें. जैसे ही आप गलती की पहचान कर लें, रुकें - अनावश्यक स्वैप समय बर्बाद करते हैं और नए चर पेश करते हैं।

चरण 1 - बिजली चालू करने से पहले दृश्य निरीक्षण।दरारें, पैनल के पीछे संघनन, पीसीबी पर जलने के निशान और विस्थापित या मुड़े हुए रिबन केबल देखें। यदि आपको शारीरिक क्षति मिलती है, तो बिजली का प्रयोग न करें। छोटा कनेक्शन व्यापक क्षति का कारण बन सकता है जो मूल दोष से कहीं अधिक महंगा है।

चरण 2 - इनपुट वोल्टेज सत्यापित करें।मॉड्यूल के पावर इनपुट पिन पर मल्टीमीटर का उपयोग करें। टीएफटी पैनल के लिए विशिष्ट रेटेड वोल्टेज 3.3V, 5V, या 12V - हैं, अपनी डेटाशीट जांचें। 5% से अधिक की बाहरी विशिष्टता जांच की गारंटी देती है। आंतरायिक दोषों के लिए, डेटाशीट के स्वीकार्य विनिर्देश के विरुद्ध आपूर्ति तरंग की जांच करने के लिए एक ऑसिलोस्कोप जोड़ें।

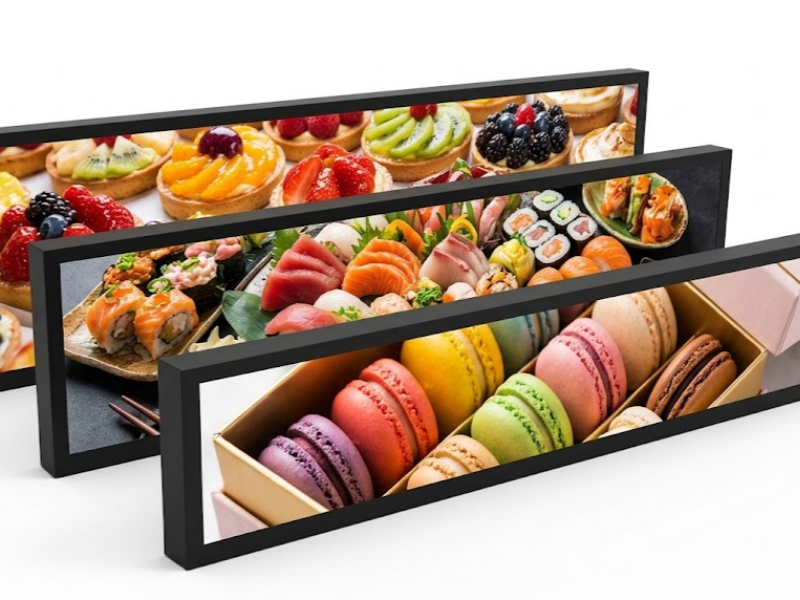

चरण 3 - बैकलाइट को अलग करें।किसी अँधेरे कमरे में, पैनल की सतह पर एक कोण पर टॉर्च जलाएँ। यदि आप एक धुंधली छवि बना सकते हैं, तो पैनल काम कर रहा है और केवल बैकलाइट विफल हो गई है। यह एकल परीक्षण 10 सेकंड के अंदर आधे डायग्नोस्टिक ट्री को समाप्त कर देता है - और समान रूप से अच्छी तरह से काम करता हैबार{{0}फ़ॉर्मेट एलसीडी डिस्प्लेजैसा कि मानक आयताकार पैनलों पर होता है।

चरण 4 - केबलों और बोर्डों को व्यवस्थित ढंग से बदलें।एक ज्ञात -अच्छा परीक्षण पैटर्न लोड करें। रिबन केबल को सत्यापित कार्यशील इकाई से बदलें। यदि केबल में खराबी आ जाती है, तो केबल ही समस्या है। यदि यह बोर्ड के पास रहता है, तो बोर्ड अगला है। सबसे पहले सबसे कम खर्चीला, सबसे सुलभ घटक बदलें।

चरण 5 - संचार प्रोटोकॉल की जाँच करें।बोर्ड स्वैप के बाद एक सफेद स्क्रीन या विकृत आउटपुट लगभग हमेशा एक कॉन्फ़िगरेशन त्रुटि होती है। डेटाशीट के विरुद्ध बॉड दर (UART), SPI मोड (CPOL/CPHA), या I2C पता सत्यापित करें। यह कदम ग़लतियों के अनुपातहीन हिस्से को पकड़ता हैकियोस्क प्रदर्शन वातावरणजहां मॉड्यूल को अक्सर अधूरे दस्तावेज़ों से फ़ील्ड में बदल दिया जाता है।

चरण 6 - बेंच पर फ़ील्ड स्थितियों को दोहराएँ।एक डिस्प्ले जो लैब में काम करता है लेकिन तैनाती में विफल रहता है, उसका मूल कारण लगभग हमेशा थर्मल या कंपन होता है। एक कनेक्टर जो 22 डिग्री पर सीमांत है, 55 डिग्री पर पूरी तरह से खुल सकता है। बेंच परीक्षण के दौरान नियंत्रित ताप लागू करें - एक दोष जो एक निश्चित तापमान से ऊपर दिखाई देता है वह सीधे तंत्र के रूप में थर्मल विस्तार की पहचान करता है।

मरम्मत करें या बदलें? एक निर्णय रूपरेखा

मरम्मत तभी समझ में आती हैदोष एक एकल प्रतिस्थापन योग्य घटक - एक केबल, एक बैकलाइट ऐरे, एक फर्मवेयर अपडेट - में स्थानीयकृत है, मॉड्यूल एक सिस्टम का हिस्सा है जहां प्रतिस्थापन के स्रोत में महत्वपूर्ण डाउनटाइम या रीडिज़ाइन शामिल होता है, और मरम्मत की लागत स्पष्ट रूप से एक नई इकाई से कम होती है।

प्रतिस्थापन तब अधिक समझ में आता है जबकई लक्षण एक साथ प्रकट होते हैं। मंद बैकलाइट, कनेक्टर घिसाव, और इमेज घोस्टिंग का एक साथ दिखना सेवा जीवन के अंत का एक विश्वसनीय संकेतक है, एक भी ठीक करने योग्य दोष नहीं है। प्रतिस्थापन तब भी समझ में आता है जब एक मौजूदा मॉड्यूल बेहतर विशिष्टताएं - उच्च चमक, व्यापक ऑपरेटिंग तापमान, बेहतर प्रवेश सुरक्षा - प्रदान करता है जो भविष्य के रखरखाव के बोझ को कम करेगा।

किसी भी रास्ते पर चलने से पहले, इन पाँच प्रश्नों पर काम करें:

1. क्या यह इकाई की पहली विफलता है, या यह पहले भी विफल हो चुकी है?
2. क्या दोष केवल एक, बदले जाने योग्य घटक तक सीमित है?
3. क्या कुल मरम्मत लागत - हिस्से, श्रम और डाउनटाइम - स्पष्ट रूप से प्रतिस्थापन लागत से कम है?
4. क्या मरम्मत की गई इकाई वास्तव में सिस्टम की शेष सेवा आवश्यकता को पूरा करेगी?
5. क्या वर्तमान प्रतिस्थापन इस एप्लिकेशन के लिए सार्थक रूप से बेहतर विशिष्टताओं की पेशकश करता है?

यदि तीन या अधिक उत्तर प्रतिस्थापन के पक्ष में हैं, तो यह आम तौर पर स्पष्ट मार्ग है। पूरा ब्राउज़ करेंउत्पाद रेंजयाकिसी विशेषज्ञ से बात करेंसोर्सिंग के बारे में. खुदरा और साइनेज संदर्भों के लिए,खुदरा साइनेज के लिए कस्टम एलसीडी कॉन्फ़िगरेशनअक्सर प्रत्यक्ष स्वैप की तुलना में बेहतर दीर्घकालिक {{0}अवधि अर्थशास्त्र प्रदान करते हैं जैसे {{1}के लिए {{2}स्वैप।

निवारक रखरखाव

• पर्यावरण नियंत्रण:योजना के लिए सबसे खराब स्थिति का उपयोग करते हुए, मॉड्यूल के रेटेड तापमान और आर्द्रता सीमा के भीतर तैनात करें। उच्च आर्द्रता वाले वातावरण में, सत्यापित आईपी रेटिंग वाले सीलबंद बाड़े एक आवश्यकता हैं, एहतियात नहीं।
• बिजली प्रबंधन:हार्डवेयर सर्ज सुरक्षा के साथ विनियमित आपूर्ति का उपयोग करें। अधिकतम चमक पर बैकलाइट को लगातार चलाने से बचें - अनुकूली चमक नियंत्रण उपयोगिता पर स्पष्ट प्रभाव डाले बिना एलईडी घिसाव को कम करता है।
• निर्धारित निरीक्षण:मासिक - कनेक्टर सीटिंग की जांच करें और संक्षेपण की तलाश करें। त्रैमासिक - एक नैदानिक ​​परीक्षण पैटर्न चलाएं और लोड के तहत आपूर्ति वोल्टेज को सत्यापित करें। वार्षिक रूप से - आपूर्ति तरंग की जांच करें और प्रदूषण या पोलराइज़र उम्र बढ़ने के लिए ऑप्टिकल परतों का निरीक्षण करें।

के लिएस्वंय-सेवा टर्मिनलअत्यधिक ट्रैफ़िक वाले वातावरण में लगातार चल रही तैनाती के लिए, त्रैमासिक जांच उच्चतम {{1}मूल्य वाली एकल रखरखाव गतिविधि है।सुपरमार्केट वातावरण में विस्तारित एलसीडी स्क्रीन का उपयोग किया जाता हैनमी और सफाई रसायनों के विशिष्ट जोखिम का सामना करना पड़ता है जिसे मानक रखरखाव कार्यक्रम पूरी तरह से संबोधित नहीं कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्नों

मेरी एलसीडी पर सफेद स्क्रीन दिखाई दे रही है - क्या पैनल टूट गया है?

आवश्यक रूप से नहीं। सफ़ेद स्क्रीन अक्सर शारीरिक क्षति की तुलना में संचार या आरंभीकरण विफलता होती है। मॉड्यूल की डेटाशीट के विरुद्ध प्रोटोकॉल कॉन्फ़िगरेशन - बॉड दर, SPI मोड, या I2C पता - सत्यापित करें। फ़र्मवेयर अपडेट या बोर्ड स्वैप के बाद यह विशेष रूप से प्रासंगिक है जहां सेटिंग्स सही ढंग से स्थानांतरित नहीं हुई होंगी।

मैं कैसे बताऊँ कि बैकलाइट या एलसीडी पैनल ख़राब हो गया है?

किसी अँधेरे कमरे में स्क्रीन की सतह पर एक कोण पर टॉर्च जलाएँ। यदि आप एक धुंधली छवि देख सकते हैं, तो पैनल सही ढंग से आउटपुट उत्पन्न कर रहा है और केवल बैकलाइट विफल हो गई है। टॉर्च के नीचे कोई भी छवि न होने का मतलब है कि खराबी पैनल, ड्राइवर बोर्ड या उनके बीच सिग्नल पथ में है।

क्या मॉड्यूल को बदले बिना टिमटिमाते डिस्प्ले को ठीक किया जा सकता है?

अधिकांश मामलों में, हाँ. झिलमिलाहट आमतौर पर ढीली रिबन केबल, सीमांत सोल्डर जोड़ या अत्यधिक आपूर्ति तरंग के कारण होती है। कनेक्टर्स को पुनः स्थापित करने और लोड के तहत आपूर्ति वोल्टेज स्थिरता की पुष्टि करने से किसी भी घटक प्रतिस्थापन की आवश्यकता होने से पहले अधिकांश झिलमिलाहट शिकायतों का समाधान हो जाता है।

क्या नमी के संपर्क में आए डिस्प्ले को चालू करना सुरक्षित है?

नहीं, बिजली लगाने से पहले मॉड्यूल को कम नमी वाले वातावरण में पूरी तरह सूखने दें। गीले डिस्प्ले पर बिजली चलाने से इलेक्ट्रोड जंग और शॉर्ट सर्किट का खतरा होता है जो पैनल को स्थायी रूप से नुकसान पहुंचा सकता है।

मेरा प्रदर्शन बेंच पर तो काम करता है लेकिन फ़ील्ड में विफल क्यों हो जाता है?

रुक-रुक कर क्षेत्र की विफलताएं लगभग हमेशा ऑपरेटिंग तापमान पर थर्मल विस्तार, कंपन प्रेरित कनेक्टर रुक-रुक कर या स्टार्टअप के दौरान संक्षेपण के कारण होती हैं। बेंच परीक्षण के दौरान वास्तविक परिनियोजन वातावरण - तापमान, कंपन, आर्द्रता - को दोहराएं। ऐसे हार्डवेयर के चयन पर मार्गदर्शन के लिए जो कठिन परिस्थितियों को अधिक लगातार संभालता है,उच्च प्रदर्शन वाले एलसीडी डिस्प्ले विकल्पों का यह अवलोकनउन विशिष्टताओं के अंतरों को शामिल करता है जो सबसे अधिक मायने रखते हैं।

निष्कर्ष

एक बार जब आपको पता चल जाए कि क्या देखना है तो एलसीडी मॉड्यूल की विफलताएं पढ़ने योग्य हैं। एक अंधेरा पैनल, एक टिमटिमाती स्क्रीन, विकृत आउटपुट - प्रत्येक संभावित कारणों की एक प्रबंधनीय सूची में मैप करता है, और एक संरचित निदान प्रक्रिया यादृच्छिक रूप से घटकों को बदलने की तुलना में वास्तविक गलती को तेजी से ढूंढती है। यही प्रक्रिया आपको यह भी स्पष्ट रूप से बताती है कि मरम्मत कब अपना काम कर चुकी है और प्रतिस्थापन ही सही उत्तर है।

यदि हाल की विफलता ने आपके एजेंडे में नया हार्डवेयर डाल दिया है, तो अन्वेषण करेंआधुनिक व्यावसायिक एलसीडी स्क्रीन की तुलना पारंपरिक डिस्प्ले विकल्पों से कैसे की जाती है, याएक जांच प्रस्तुत करेंआपकी विशिष्ट एप्लिकेशन आवश्यकताओं पर चर्चा करने के लिए।
