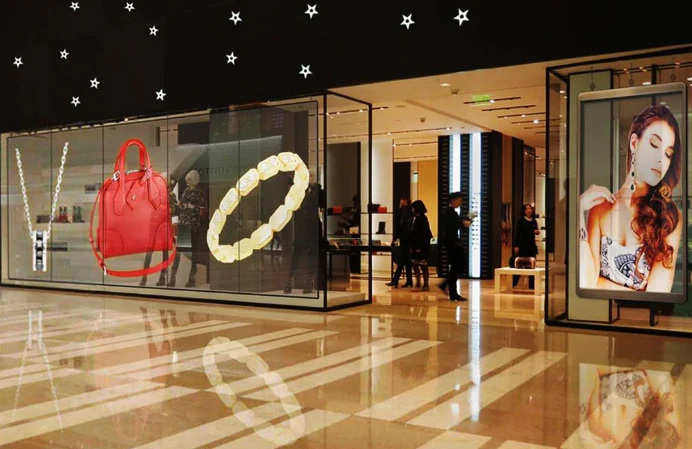

वजन बजट की तुलना में अधिक परियोजनाओं को ख़त्म कर देता है।
पारदर्शी स्क्रीन का वजन होता है3-12 किग्रा/वर्ग मीटरऔर इधर उधर भागो10 मिमी मोटा. अलमारियाँ के साथ पारंपरिक स्क्रीन का वजन होता है30-50 किग्रा/वर्ग मीटरऔर मापें50-150 मिमी गहरा. मूल खिड़कियों वाली एक विरासत इमारत अक्सर स्टील सुदृढीकरण के बिना पारंपरिक एलईडी वजन का समर्थन नहीं कर सकती है जो विरासत सूची को नष्ट कर देगी। पारदर्शी स्क्रीन बिना किसी संरचनात्मक कार्य के सीधे आंतरिक कांच की सतहों पर लगाई जाती हैं। इंस्टालेशन में महीनों के बजाय दिन लगते हैं।
500 ग्लास स्टोरफ्रंट वाली एक खुदरा श्रृंखला ने भवन संरचनाओं को छुए बिना पूरे नेटवर्क में पारदर्शी स्क्रीन लगाईं। पारंपरिक स्क्रीन के साथ ऐसा ही प्रयास करने के लिए प्रत्येक स्थान पर कस्टम स्ट्रक्चरल इंजीनियरिंग की आवश्यकता होगी {{2}एक परियोजना का दायरा जो अधिकांश प्रस्तावों को अंतिम बजट अनुमोदन तक पहुंचने से पहले ही समाप्त कर देता है।
हम वास्तव में क्या तुलना कर रहे हैं
दशकों तक, पारंपरिक एलईडी स्क्रीन स्टेडियम स्कोरबोर्ड, खुदरा साइनेज हर जगह मौजूद थीं। उन्होंने अच्छा काम किया: चमकीले, सटीक रंग, विश्वसनीय। लेकिन वे एक ऐसे समझौते के साथ आए जिसे कोई भी इंजीनियर नहीं कर सकता था: प्रत्येक स्क्रीन मूल रूप से एक दीवार थी। अवरुद्ध रोशनी, अवरुद्ध दृश्य, जगह घेरते रहे।
पारदर्शी एलईडी उस समीकरण को उलट देती है। उत्पाद की पूरी तरह से अलग श्रेणी।
खुदरा एप्लिकेशन ही इस समय अधिकांश विकास को चला रहा है। दुकान की खिड़कियाँ हमेशा से प्रमुख अचल संपत्ति रही हैं। आप उत्पाद दिखाना और प्रचार एक साथ चलाना चाहते हैं. पारंपरिक एलईडी स्क्रीन या विंडो को चुनने के लिए मजबूर करती है। पारदर्शी एलईडी उस विकल्प को पूरी तरह से हटा देती है। ग्राहक एक ही समय में प्रचार सामग्री और माल देखते हैं। नाइके और ज़ारा के प्रमुख स्थानों ने इसका पहले ही पता लगा लिया। यह एकल उपयोग मामला बताता है कि क्यों पारदर्शी एलईडी पांच वर्षों के भीतर विशिष्ट जिज्ञासा से गंभीर व्यावसायिक विचार की ओर बढ़ गई।
वे कैसे निर्मित होते हैं
पारंपरिक स्क्रीन एक चीज़ को प्राथमिकता देती हैं: किसी दिए गए क्षेत्र में जितना संभव हो उतने पिक्सेल जमा करना। एलईडी चिप्स-चाहेएसएमडी (सरफेस माउंट डिवाइस), सीओबी (बोर्ड पर चिप), या पुरानाडीआईपी (डुअल इन - लाइन पैकेज)प्रारूप - को पीसीबी सबस्ट्रेट्स पर कसकर पैक किया जाता है। एक काला मास्क या एपॉक्सी कोटिंग परिवेश की रोशनी को सोखने और कंट्रास्ट को बढ़ावा देने के लिए सब कुछ कवर करती है।
परिणाम खुद अपनी कहानी कहते हैं। COB पैनल उपरोक्त कंट्रास्ट अनुपात को प्रभावित करते हैं20,000:1. पिक्सेल पिचें उतनी ही अच्छी चलती हैंपी0.6मिमी4K और 8K डिस्प्ले के लिए। बाहरी इकाइयाँ धक्का देती हैं10,000 निट्स.
लेकिन पारंपरिक एलईडी स्क्रीन अपने बीच से गुजरने वाली 100% रोशनी को रोक देती हैं। वे डिजिटल दीवारें हैं। प्रभाव के लिए बढ़िया, किसी भी चीज़ के लिए भयानक जहाँ आपको आर-पार देखने की ज़रूरत हो।

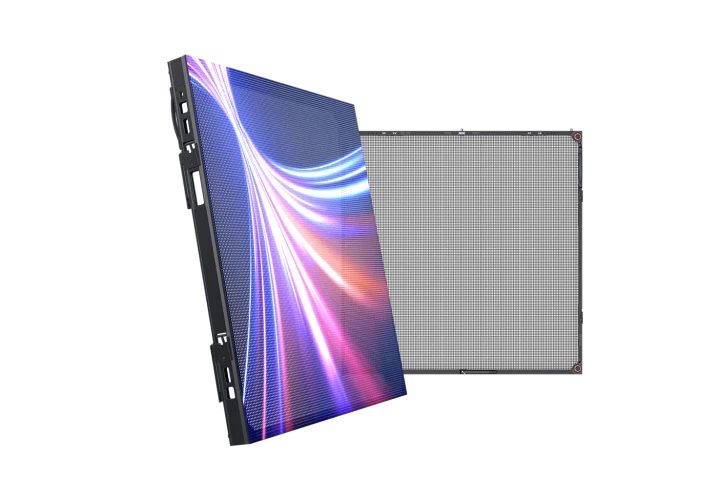

पारदर्शी स्क्रीन विपरीत छोर से शुरू होती हैं। पिक्सेल गिनती को अधिकतम करने के बजाय, उन्हें छवि गुणवत्ता को स्वीकार्य रखते हुए प्रकाश को गुजरने देने के लिए डिज़ाइन किया गया है। तीन मुख्य दृष्टिकोण मौजूद हैं.स्ट्रिप-आधारित डिज़ाइनएलईडी चिप्स को संकीर्ण एल्युमीनियम या पीसीबी स्ट्रिप्स पर उनके बीच अंतराल के साथ रखें। {{0}प्रकाश अंतराल के माध्यम से गुजरता है, जिससे रिक्ति के आधार पर 60-90% पारदर्शिता आती है।फ़िल्म-आधारित संस्करणसूक्ष्म {{0}एलईडी को अति पतले पारदर्शी सबस्ट्रेट्स (लगभग 4 मिमी मोटा, वजन 3-6 किलोग्राम/वर्ग मीटर) में एम्बेड करें जो सीधे मौजूदा ग्लास पर चिपक जाते हैं।ग्लास-एकीकृत डिज़ाइनदोहरी ग्लास परतों के बीच सैंडविच एलईडी तत्व, आर्किटेक्चरल ग्लास को डिस्प्ले सतह में बदल देते हैं।
पट्टियों के बीच अधिक अंतराल का मतलब है कि अधिक प्रकाश प्रवेश करता है, लेकिन प्रति वर्ग मीटर कम पिक्सेल। प्रत्येक पारदर्शी स्क्रीन इन दो चीज़ों के बीच एक समझौता है।

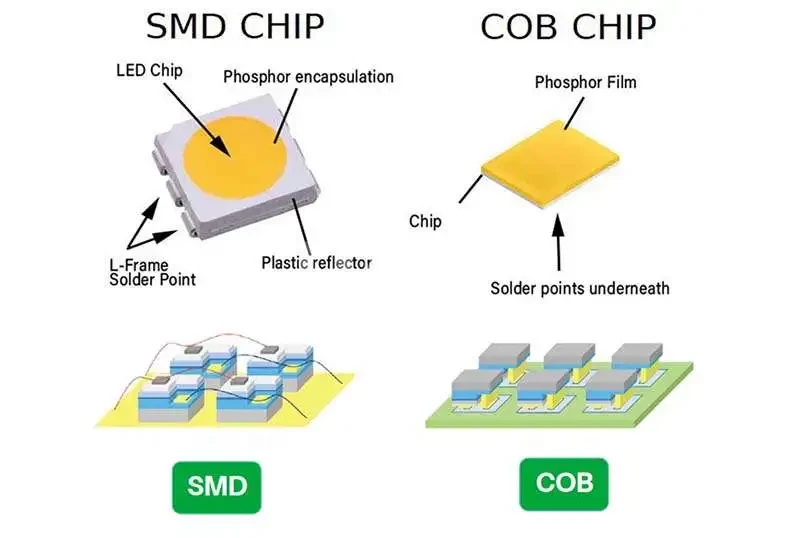

एलईडी पैकेजिंग प्रकार
एसएमडी-सरफेस माउंट डिवाइसयह दशकों से मौजूद है। छोटे प्लास्टिक आवासों में अलग-अलग चिप्स, पीसीबी पर सोल्डर किए गए। प्रौद्योगिकी सीधी है, जो वास्तव में इसका लाभ है। आपूर्ति श्रृंखलाएं परिपक्व हैं, तकनीशियन जानते हैं कि इसके साथ कैसे काम करना है, और जब एक एलईडी खराब हो जाती है तो इसे पूरे मॉड्यूल को बदले बिना बदला जा सकता है। यह सबसे सिद्ध और विश्वसनीय एलईडी तकनीक है: अत्याधुनिक नहीं, लगातार कार्यात्मक, रखरखाव के लिए लागत प्रभावी। कंट्रास्ट चारों ओर बैठता है1,200-1,800:1. अधिकांश इकाइयाँ लगभग चलती हैं50,000 घंटेइससे पहले कि चमक काफ़ी कम हो जाए। किसी भी P1.2 या मोटे के लिए, अच्छे कारण के लिए SMD डिफ़ॉल्ट विकल्प बना हुआ है।
सिलवह जगह है जहां चीजें दिलचस्प और महंगी हो जाती हैं। बोर्ड पर चिप व्यक्तिगत प्लास्टिक हाउसिंग को पूरी तरह से छोड़ देता है। एकाधिक एलईडी चिप्स सीधे सब्सट्रेट पर लगाए जाते हैं, फिर एक एकल राल परत से ढके होते हैं। इंजीनियरिंग के लाभ वहां से बढ़ते हैं: गर्मी लगभग 3 गुना बेहतर तरीके से नष्ट हो जाती है (प्लास्टिक के आवास गर्मी को नहीं रोकते हैं), कंट्रास्ट तेजी से बढ़ता है20,000:1(वह एकीकृत सतह परिवेशी प्रकाश को अधिक प्रभावी ढंग से अवशोषित करती है), और जीवनकाल आगे तक बढ़ जाता है100,000 घंटे. यह P1.0 से नीचे की अति उत्तम पिचों के लिए एकमात्र व्यवहार्य विकल्प है। ट्रेडऑफ़: जब कुछ विफल हो जाता है, तो पूरे मॉड्यूल को प्रतिस्थापन की आवश्यकता होती हैप्रति घटना $200-300. और अग्रिम लागत काफी अधिक होती है। यह तकनीक प्रसारण स्टूडियो और उच्च श्रेणी के कॉर्पोरेट वातावरण के लिए उपयुक्त है। यह होटल लॉबी के लिए अत्यधिक निवेश का प्रतिनिधित्व करता है।

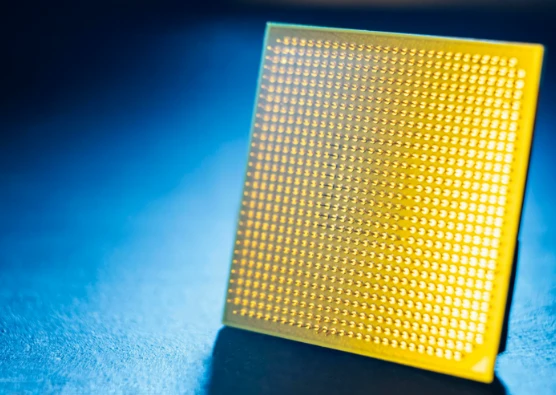

तो फिर वहाँ हैजीओबी-एसएमडी एक सुरक्षात्मक कोटिंग के साथ. बोर्ड पर गोंद. वही अंतर्निहित तकनीक, लेकिन एलईडी सतह को कवर करने वाली ऑप्टिकल गोंद की एक परत के साथ। यह एसएमडी की मरम्मत अर्थव्यवस्था को बनाए रखते हुए शारीरिक संपर्क और नमी के खिलाफ बेहतर स्थायित्व प्रदान करता है। कुछ इंटीग्रेटर्स उच्च ट्रैफ़िक वाले खुदरा वातावरण के लिए इसकी पुरजोर अनुशंसा करते हैं। अन्य इसे अधिकांश अनुप्रयोगों के लिए अनावश्यक मानते हैं। विशिष्ट उपयोग के मामलों के आधार पर परिणाम भिन्न होते हैं।
अधिकांश पारदर्शी स्क्रीन संशोधित स्ट्रिप आधारित एसएमडी माउंटिंग या विशेष पारदर्शी सब्सट्रेट्स का उपयोग करते हैं। कुछ प्रीमियम मॉडल पारदर्शी हाइब्रिड दृष्टिकोण का उपयोग करते हैं।
वे विशिष्टताएँ जो वास्तव में मायने रखती हैं (और वे जो मायने नहीं रखतीं)
सभी विशिष्टताओं पर समान ध्यान देने की आवश्यकता नहीं है।
पारदर्शिता
पारदर्शिता से लेकर होती है50% से 95%कॉन्फ़िगरेशन के आधार पर पारदर्शी स्क्रीन पर। पारंपरिक 0% पर बैठता है-यह उनके काम करने के तरीके के लिए मौलिक है। मोटे पिक्सेल पिचों का मतलब है एलईडी स्ट्रिप्स के बीच अधिक अंतराल, अधिक प्रकाश गुजरना। P9.26 पर पुश करें और आपको 80% से अधिक पारदर्शिता मिलेगी, लेकिन उस बिंदु पर आप केवल बड़े पैमाने पर देखने के लिए ही उपयुक्त हैं{{8}बिल्डिंग के सामने वाले हिस्से को सड़क के उस पार से देखा जा सकता है।
संकल्प
संकल्प पारंपरिक एलईडी की स्पष्ट जीत है। COB उतना ही ठीक चलता हैP0.4. मानक एसएमडी पारंपरिक स्क्रीन नीचे से बाहरP1.0-P1.2. वर्तमान में पारदर्शी स्क्रीनें अधिकतम हो गई हैंP2.6. अधिकांश एवी इंटीग्रेटर्स त्वरित गणना का उपयोग करते हैं: मीटर में न्यूनतम आरामदायक देखने की दूरी प्राप्त करने के लिए पिक्सेल पिच (मिमी में) को 0.3 से विभाजित करें। इसलिए P3.9 पारदर्शी स्क्रीन को पिक्सेलेशन गायब होने से पहले लगभग 13 मीटर की आवश्यकता होती है। P1.2 पारंपरिक स्क्रीन केवल 4 मीटर दूर से स्पष्ट दिखती है।
चमक
इनडोर उपयोग के लिए, पारदर्शी एलईडी आमतौर पर आउटपुट देती है800-2,500 निट्स. पारंपरिक इनडोर स्क्रीन चलती हैं600-1,500 निट्स-इतना पारदर्शी वास्तव में कई सेटअपों में बढ़त रखता है। स्टोरफ्रंट को अधिक पंच की आवश्यकता है: पारदर्शी स्क्रीन आमतौर पर चलती हैं4,000-5,500 निट्स. प्रत्यक्ष सूर्य की रोशनी वह जगह है जहां पारंपरिक अभी भी हावी है {{1}वे धक्का देते हैं5,000-10,000 निट्सजबकि कांच के पीछे पारदर्शी स्क्रीन 6,000 निट्स से नीचे संघर्ष करती है।
कंट्रास्ट और रंग
कंट्रास्ट और रंग-पारंपरिक एलईडी यहां हावी है, और यह नहीं बदलेगा। काले मुखौटे का डिज़ाइन परिवेशीय प्रकाश को अवशोषित करता है, जिससे गहरा कालापन उत्पन्न होता है। सीओबी प्रौद्योगिकी पोस्ट लैब -ऊपर मापा गया कंट्रास्ट अनुपात20,000:1. जहाँ पारंपरिक स्क्रीनें काली दिखाई देती हैं, वहीं पारदर्शी स्क्रीनें उनके पीछे जो कुछ भी है उसे दिखाती हैं। एक सम्मेलन कक्ष, एक पार्किंग स्थल, दिन का प्रकाश। कोई भी इंजीनियरिंग इसे ठीक नहीं कर सकती है, यह प्रकाश को गुजरने देने में अंतर्निहित है।
आप वास्तव में क्या भुगतान करेंगे
ये एफओबी शेन्ज़ेन कीमतें हैं {{0}उत्तरी अमेरिका या यूरोप में उतरने की लागत आम तौर पर 15-25% जुड़ती है। कीमतों में उतार-चढ़ाव होता है; Q1 और Q के बीच एलईडी चिप की लागत में लगभग 12% की गिरावट आई है।
पारदर्शी एलईडी
प्रवेश स्तर की ओर से {{1} उत्सर्जक पैनल चलते हैं$580-950/m². मध्य{{1}रेंज फ्रंट{{2}एमिटिंग{{3}जहां अधिकांश व्यावसायिक प्रतिष्ठान उतरते हैं{{4}पर बैठते हैं$1,100-2,400/m². पारदर्शी फिल्म एलईडी के लिए जाता है$1,150-2,800/m². होलोग्राफिक पारदर्शी डिस्प्ले पुश$1,400-3,200/m².
पारंपरिक एलईडी
आउटडोर एसएमडी (पी4-पी10) सबसे सस्ता है$150-400/m². इनडोर एसएमडी (पी1.5-पी3) चलता है$300-800/m². बढ़िया -पिच सीओबी (पी0.9-पी1.2) हिट$1,000-2,500/m². अल्ट्रा-फाइन COB (P0.6 और नीचे) से शुरू होता है$3,000+/m².
इंस्टालेशनपारदर्शी एलईडी के लिए आम तौर पर मौजूदा ग्लास पर सीधे माउंटिंग $200-500/वर्ग मीटर चलती है। एक बार जब आप संरचनात्मक आवश्यकताओं को ध्यान में रखते हैं तो पारंपरिक एलईडी इंस्टॉलेशन $500-2,000/m² तक चलता है। यहीं पर शुरुआत में उल्लिखित वजन का अंतर बजट में दिखाई देता है।
वार्षिक ऊर्जा लागतप्रतिदिन 12 घंटे चलने वाले 100 वर्ग मीटर के इंस्टॉलेशन पर: पारदर्शी के लिए लगभग $3,000-4,500, पारंपरिक के लिए $5,000-7,500। पारदर्शी स्क्रीन प्रति वर्ग मीटर 30-40% कम बिजली-कम एलईडी चिप्स खींचती हैं, सक्रिय वेंटिलेशन के बजाय निष्क्रिय शीतलन।
सामग्री निर्माणएक और वैरिएबल जोड़ता है जिसे लोग भूल जाते हैं। पारदर्शी डिस्प्ले के लिए पारदर्शी पृष्ठभूमि के लिए डिज़ाइन की गई सामग्री की आवश्यकता होती है -काले क्षेत्र पारदर्शी के रूप में दिखाई देते हैं।
स्थापना और रखरखाव वास्तविकता
पारदर्शी एलईडी स्क्रीन चिपकने वाले, चुंबकीय प्रणालियों या यांत्रिक क्लिप का उपयोग करके सीधे कांच की सतहों पर लगाई जाती हैं। अधिकांश अनुप्रयोगों के लिए कोई इस्पात संरचना नहीं। समयरेखा: दिन से सप्ताह तक.
पारंपरिक एलईडी स्क्रीन को समर्पित समर्थन संरचनाओं, वजन लोडिंग गणना, आउटडोर के लिए पवन भार विश्लेषण, बिल्डिंग परमिट की अक्सर आवश्यकता होती है। समयरेखा: सप्ताहों से महीनों तक.
रखरखाव भी अलग तरीके से काम करता है। पारदर्शी स्क्रीन मॉड्यूलर स्ट्रिप/पैनल प्रतिस्थापन का उपयोग करती हैं। एकल तकनीशियन सेवा के लिए घटक पर्याप्त हल्के हैं। पारंपरिक एसएमडी स्क्रीन व्यक्तिगत एलईडी प्रतिस्थापन की अनुमति देती हैं लेकिन प्रति घटना सटीक सोल्डरिंग के साथ कुशल तकनीशियनों की आवश्यकता होती है। पारंपरिक सीओबी स्क्रीन को प्रत्येक मरम्मत घटना के लिए $200-300+ पर मॉड्यूल-स्तरीय प्रतिस्थापन की आवश्यकता होती है, हालांकि विफलताएं कम होती हैं।
प्रत्येक कहाँ का है
कुछ परियोजनाएँ स्पष्ट रूप से एक ही खेमे में गिरती हैं।

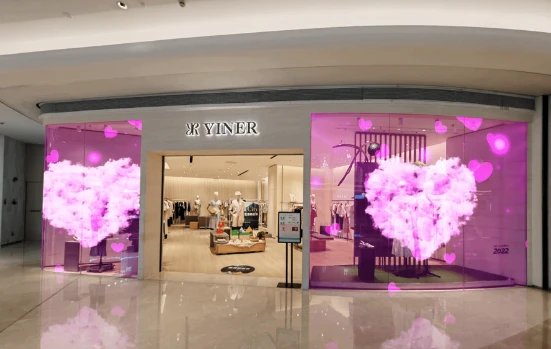

पारदर्शी एलईडी जीतती है:कांच की पर्दा दीवार वाली इमारतें जहां वास्तुकला को बरकरार रखते हुए अग्रभाग मीडिया सतह बन जाते हैं। शॉपिंग मॉल के प्रांगण और कांच के विभाजन। प्रदर्शनी हॉल और संग्रहालय भौतिक प्रदर्शनों पर डिजिटल सामग्री का स्तर रखते हैं। ऑटोमोटिव शोरूम. स्टेज और इवेंट पृष्ठभूमि जहां कलाकार स्क्रीन के माध्यम से दिखाई देते हैं।
पारंपरिक एलईडी जीतती है:बाहरी विज्ञापन बिलबोर्ड को सीधी धूप में अधिकतम चमक की आवश्यकता होती है। स्टेडियम का प्रदर्शन 50+ मीटर पर होता है जहां बारीक पिक्सेल पिच अप्रासंगिक है। प्रसारण स्टूडियो और नियंत्रण कक्ष जहां रंग सटीकता पर समझौता नहीं किया जा सकता। कॉन्सर्ट की मुख्य स्क्रीनें सैकड़ों वर्ग मीटर में फैली हुई हैं। ट्रांसपोर्टेशन हब की जानकारी प्रदर्शित होती है जहां पारदर्शिता कुछ भी नहीं जोड़ती है।
कौन सा?
क्या इसमें कोई ग्लास शामिल है जिसे आप संरक्षित करना चाहते हैं? क्या अंतरिक्ष के संचालन के लिए प्राकृतिक प्रकाश महत्वपूर्ण है? क्या संरचना 30-50 किग्रा/वर्ग मीटर संभाल सकती है? देखने की सामान्य दूरी क्या है? क्या बजट में संरचनात्मक इंजीनियरिंग का हिसाब देना आवश्यक है?
ग्लास वास्तुकला और प्राकृतिक प्रकाश व्यवस्था से जुड़ी परियोजनाओं की बढ़ती श्रेणी के लिए, पारदर्शी एलईडी दिलचस्प विकल्प से डिफ़ॉल्ट विचार में स्थानांतरित हो गया है। बाकी सभी चीज़ों के लिए {{1}आउटडोर बिलबोर्ड, प्रसारण स्टूडियो, स्टेडियम डिस्प्ले{{2}पारंपरिक एलईडी बिल्कुल वैसी ही है जैसी वह हमेशा रही है: सिद्ध, उज्ज्वल, लागत प्रभावी, और पूरी तरह से अपारदर्शी।
